隔膜泵的工作原理

隔膜泵的工作原理

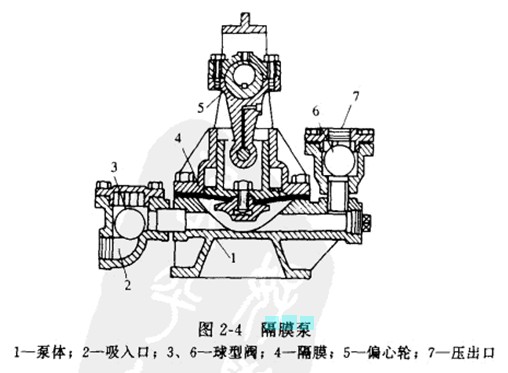

如圖2-4所示，隔膜泵工作時，活塞.上附有非金屬制的柔性隔膜，它做很小行程的往復運動，泵體上不需密封填料，完全沒有往復運動結構上的液體泄漏，泵體的吸入側和壓出側都設有球型閥，由于隔膜可選用耐磨與耐腐蝕的材料，因此，可揚送有固體顆粒的液體。


氣動隔膜泵是一種新型的提升、輸送機械。它以壓縮空氣為動力源，能泵吸粘度較大的或帶顆粒的流體。在泵的兩個對稱的工作腔中，各裝有一塊具有彈性的隔膜.聯桿將兩塊隔膜聯結成一體，壓縮空氣從泵的進氣接頭進入配氣閥后.射向一個工作腔的隔膜后面，推動隔膜，驅使聯桿聯結的兩塊隔膜同步運動。與此同時，另一個工作腔中的氣體則從其隔膜的背面排出泵外.一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，每個工作腔中又設置有兩個單向閥.隔膜的往復運動，造成工作腔容積的改變，迫使兩個單向閥交替地開啟和關閉，從而將介質連續地吸入和排出。
