水煤漿隔膜泵工作原理

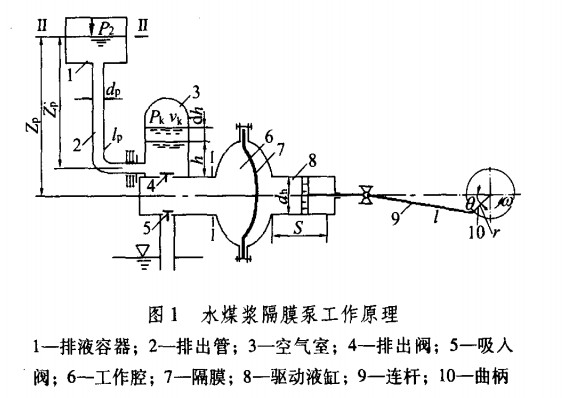

水煤漿隔膜泵的工作原理如圖1所示。
用一柔性隔膜7將工作腔6內水煤漿與驅動液壓缸8內液壓油分隔，曲柄連桿機構帶動活塞往復運動，并通過驅動液壓缸的油液推動隔膜作左右擺動，從而對輸送介質作功。排出閥4和吸人閥5交替打開和關閉，使工作腔完成吸液和排液過程�；钊髯兯龠\(yùn)動，使得吸人和排出管內液體存在加速度和慣性水頭，必然會產生流量和壓力的脈動。
圖1中畫出排出管路的空氣室(吸人管路空氣室略)，其作用是利用室內氣體可壓縮和膨脹的特性，來儲存和釋放一部分煤漿，以減小管路內流量和壓力脈動的程度，改善泵的工作條件。
