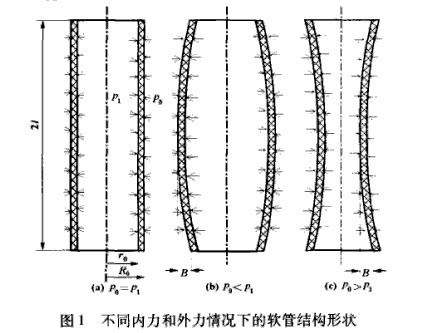

軟管隔膜泵屬于容積式泵類，該泵適用于輸送各種黏度、密度、腐蝕性、磨蝕性流體物料。在陶瓷、化工、醫藥、食品、冶金、礦山、造紙、水處理等行業中得到廣泛應用。軟管的結構形狀在無外力作用下為直筒形(圖1(a))。軟管壁內為槳室.軟管
璧外為致動液作用，當致動液絕對壓力小于漿室內絕時壓力時(圖1(b))，軟管膨脹成鼓形.此時管壁內槳室將吸漿單向閥打開吸漿;當致動液絕對壓力大于管壁內漿室絕對壓力時，軟管被壓縮成紡錘形(圖1 (c)).此時管壁內漿室料槳經出漿單向閥被壓出:
軟管在一個循環的吸漿壓漿過程中發生彈性變形。泵變形后產生彈性變形能.在其向常態形狀恢復的過程中.由于料漿含有氣體的可壓縮性影響及泄漏等因素形響.其彈性變形能基本上在此過程中被無效釋放。在此過程中，由于軟管產生的彈性變形較大，其造成的功率損失不容忽視。本文對軟管產生的變形撓度曲線進行擬合，并計算出其彈性能量損失。
軟管的常態形狀及尺寸如圖1(a)所示，當Pl> Pu時，軟管變形后的形狀如圖1(b)所示的鼓形，其中B為軟管的設計撓度值(取決于泵的流最)。當Pi < Pu時，軟管變形的形狀如圖1C的所示的紡錘形，圖1(b)與圖1(C)所示的變形與圖1(a)所示常態位對稱，在這兩個極限位盆所產生的彈性變形能相同.故在一個循環中.可以只對圖1(b)或圖1(C)的彈性勢能進行研究。
